EN Luftspulenspulen Rechner
Berechnung der Belastbarkeit und Temperatur von Luftspulen.

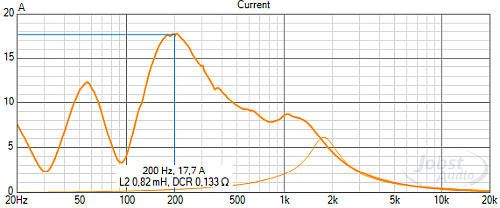

Werte und Belastbarkeit einer Luftspule berechnen
Welche Luftspule für meine Frequenzweiche?Dieser Rechner gibt dir die maximale Belastbarkeit einer Spule
anhand der Wärmeformbeständigkeit aus.
Weitere Erläuterungen findest du unterhalb des Rechners.
| Werte der Spule eingeben | ||||
| Wert: | mH | Drahtstärke: | mm | |
| Widerstand: | Ohm | Material: | ||
| Größe | Ø Außen berechnen | |||
| Spule auswählen oder die Maße unten manuell eingeben | ||||
| Ø Innen | mm | Ø Außen | mm | |
| Wickelhöhe | mm | Formbest. | °C | |
| Errechnete Werte | ||||
| Windungen: | x | Layer: | x | |
| Win. je Layer: | x | Drahtlänge: | m | |
| Si: | (m²*K) | Drahtlänge R: | m | |
| Errechnete Belastbarkeit (Spule in Reihe zum Chassis) | ||||
| Einsatztemp. | °C | ΔT | °C | |
| Variabler Wärmeüb.koeffizient | ||||
| HiFi-Anwendungen | PA-Anwendungen | |||
| Prms 2Ω | W | Prms 2Ω | W | |
| Prms 4Ω | W | Prms 4Ω | W | |
| Prms 8Ω | W | Prms 8Ω | W | |
| Prms 16Ω | W | Prms 16Ω | W | |
| Max Strom | A | Max Strom | A | |
| Mit Sinussignal | ||||
| Max Strom | A | Pmax 2Ω | W | |
| W an Spule | W | |||
| Manuelle Temepraturerhöhung berechnen | ||||
| An Impedanz | Ohm | Belastung rms | W | |
| Tmax Sinus | °C | ΔT Sinus | °C | |
| 6dB Crest | °C | 6dB Crest | °C | |
| 9dB Crest | °C | 9dB Crest | °C | |
| 12dB Crest | °C | 12dB Crest | °C | |
| Spulen Reihenschaltung | |||||
| L1 | + | L2 | = | Lges | |
| mH | + | mH | = | mH | |
| Spulen Parallelschaltung | |||||
| L1 | + | L2 | = | Lges | |
| mH | + | mH | = | mH | |
Erklärung:
| Allgemeines | |
| Dieser Rechner dient als Annäherung der maximalen Belastbarkeit von Luftspulen. Wir haben hierfür eine Messreihe mit über 300 Messungen ausgewertet. Zur Bestimmung des Koeffizienten wurden die Spulen u.a. mit 100Hz Sinus (3dB Crest) über 40-360 Minuten mit Strömen von 2-16A an einem 2 Ohm Lastwiderstand belastet, dabei wurden die Temperaturen an der Außen- und Innenseite ermittelt. Verformungen vom ABS-Träger konnten wir zwischen 100-105°C nach 30-50m feststellen, somit ist ein Dauereinsatz von 85°C (mit circa 10°C Headroom) kein Problem |
|
| Tipps | |
| Ist mehr Headroom gewünscht, z.B. im PA-Einsatz (schwarze Kisten über Stunden in der prallen Sonne), erhöht man die Einsatztemperatur von 20°C auf 40°C, alternativ reduziert man die Formbeständigkeit. |
|
| Werte der Spule | |
| Material | Nur nötig für "Drahtlänge R" |
| Drahtl. R | Ist nur eine ungenaue Annäherung über den Widerstand R und sollte bei Kupfer ähnlich zu "Drahtlänge" sein. |
| Größe | Vorauswahl an typischen Intertechnik Luftspulen |
| Ø Außen | Eine Manuelle (Checkbox deaktivieren) Eingabe liefert etwas genauere Ergebnisse. |
| Formbeständigkeit | Max Temperatur vom Träger, bei typischem ABS beträgt diese 85°C |
| Errechnete Werte | |
| Werte | Die physikalischen Werte sind selbsterklärend. |
| Si | Magnetische Feldkonstante (Fester Wert) |
| Belastbarkeit | |
| Einsatztemperatur | Typisch wählen wir hier 20°C als Ausgangswert. |
| ΔT | Das Temperaturdelta. Temperaturerhöhung der Spule. |
| Wärmeüb.koeff. | Deaktivieren für einen festen Wärmeübergangskoeffizienten. Sinnvoll bei Dauerbelastung über viele Stunden bei Nicht-Audioanwendungen. |
| Belastbarkeit | Für HiFi-Anwendungen wird mit 12dB Crestfaktor gerechnet, Für PA-Anwendungen mit 9dB Crest. Für 6dB Crest sind die PA-Werte einfach zu halbieren. Sinuswerte sind für eine Dauerbelastung mit Sinussignal, für Frequenzweichen/Audioanwenungen also wenig relevant. |
| W an Spule | Die an der Spule abfallende (in Wärme umgewandelte) Leistung bei einem Sinussignal mit 3dB Crest. |
| Manuelle Berechnungen | |
| Impedanz | Impedanz des Verbrauchers, z.B. dem Lautsprecherchassis in Reihe zur Spule. |
| Belastung max | Maximale Belastbarkeit (RMS Belastung) des Verbrauchers, z.B. dem Lautsprecherchassis. |
| Tmax | Maximale Gesamttemperatur der Spule, abhängig von der Einsatztemperatur. Untereinander angeordnet für Sinus und bei Musiksignal mit Crestfaktoren. |
| ΔT | Die Temperaturerhöhung der Spule, angeordnet wie Tmax. |
