EN Frequenzweichen-Rechner
Frequenzweiche berechnen - Hochpass und Tiefpass
| Hochpass: | Tiefpass: | ||||
| Flankensteilheit: |
dB/Okt
|
|
Flankensteilheit: |
dB/Okt
|
|
| Filtercharakteristik: |
|
|
Filtercharakteristik: |
|
|
| Impedanz: | Ω | Impedanz: | Ω | ||
| Xover HP: | Hz | Xover TP: | Hz | ||
| Bauteile: | Bauteile: | ||||
| L1 | mH | L1 | mH | ||
| L2 | mH | L2 | mH | ||
| L3 | mH | L3 | mH | ||
| C1 | µF | C1 | µF | ||
| C2 | µF | C2 | µF | ||
| C3 | µF | C3 | µF | ||
|
Hinweis:

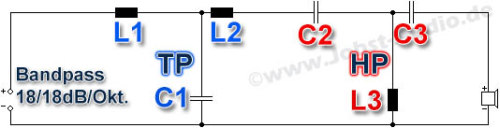

Dieser Rechner geht, wie alle Rechner dieser Art, von idealen Impedanz- & Frequenzverläufen aus. Um eine echte Entwicklung mit vernünftigen Messungen kommt man also nicht drumherum! Gerne übernehmen wir dies für dich, siehe Kontaktforumlar -> Betreff Entwicklung. Wann es dennoch sehr gut klappt: TMT: Wenn die Impedanz mit einem Zobelglied linearisiert wurde und der Frequenzverlauf sehr linear ausfällt. HF: Glatte Imepdanz durch Ferrofluid, oder bei einem AMT oder Bändchen, jeweils mit linearem Verlauf. Für einen Bandpass (typisch für Mehrweg-Boxen am Mitteltöner) wird einfach ein Tiefpass mit einem Hochpass kombiniert, wobei der TP idR. als erstes Glied in der Kette steht. Alternativ kann man die Schaltung auch verschateln.  Die Flankensteilheit wird als Ordnung/Order bezeichnet, so entspricht eine Flankensteilheit von 6dB/Okt einem Filter der 1. Ordnung, 24dB/Okt entsprechend 4. Ordnung. Je höher die Ordnung:
- Um so weiter wird die Phase gedreht. - Um so steiler die Flanke. - Um so weniger Tiefe, bzw. hohe Frequenzen werden durchgelassen. - Um so geringer die lineare Auslenkung des Chassis bei XO* * Von Chassis, Parameter, Auslegung und Gesamtabstimmung abhängig! Filtercharakteristiken: Linkwitz-Riley:
Weist im Ggs. zum Butterworth keine +3dB bei der Übernahmefrequenz auf. Butterworth: Flacher Verlauf im Durchlassbereich, guter Kompromiss-Filter. Bessel: Sehr gute Gruppenlaufzeit und lineare Phase, dafür recht flache Flanke im Durchlassbereich. Chebychev: Im Durchlassbereich steile Flanke, die Gruppenlaufzeit leidet darunter allerdings stark. Solen Split: Veränderter Butterworth, hat im Ggs. den Übergangpunkt bei -6 dB anstatt -3dB. Legendre: Kompromiss zwischen Butterworth und Chebychev-Filter. Gauss: Konstante Gruppenlaufzeit im Durchlass- und Sperrbereich, zudem gute Sprungantwort ohne Überschwinger, bei gleichzeitig steiler Flanke. Linear Phase: Der Phasenverlauf entspricht hier der linearen Funktion der Frequenz, konstante Gruppenlaufzeit. |
